QMA系列麥克納姆輪 45° Mecanum Wheel 45°
系列簡介
QMA系列全向輪是精密型的輕載45°全向輪，每個從動小輪內嵌入兩個滾動軸承，使用高精度的工藝制造，旨在向客戶提供高精密度、高品質要求的產品，滿足客戶的各種小型精密應用。持續改良的QMA系列全向輪，已將從動小輪軸向間隙控制在很小的范圍內，特別適合于各種小型機器人的驅動應用。
參數對比
- 產品
- 外徑
- 寬度
- 側輪數
- 軸承數
- 軸承類型
- 小輪材質
- 輪轂材質
- 輪轂表面處理
- 連接形式
- 典型中心孔
- 自重
- 負載能力
| 產品 |

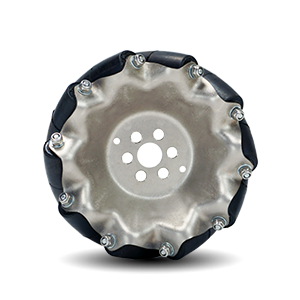

QMA-10
|

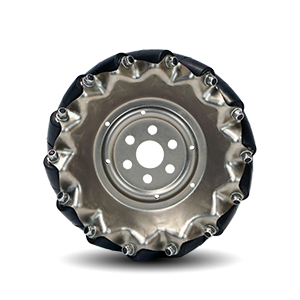

QMA-15
|

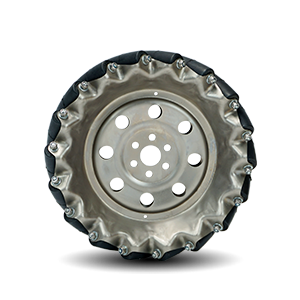

QMA-20
|
|---|---|---|---|
| 外徑 | 101.6（4"）mm | 152.4（6"）mm | 203.2（8"）mm |
| 寬度 | 45.7mm | 53mm | 53.8mm |
| 側輪數 | 10 | 14 | 18 |
| 軸承數 | 20 | 28 | 36 |
| 軸承類型 | 滾動軸承 | 滾動軸承 | 滾動軸承 |
| 小輪材質 | 橡膠 | 橡膠 | 橡膠 |
| 輪轂材質 | 鋼 | 鋼 | 鋼 |
| 輪轂表面處理 | 電鍍鎳 | 電鍍鎳 | 電鍍鎳 |
| 連接形式 | 法蘭 | 法蘭 | 法蘭 |
| 典型中心孔 | 12mm | 20mm | 20mm |
| 自重 | 350g | 770g | 1200g |
| 負載能力 | 30Kg | 35Kg | 40Kg |
產品特性
高精密工藝制造
輪轂采用鋼板冷壓成型，堅固而輕便。使用五軸加工中心在輪轂冷壓成型后加工安裝孔位，保證了整輪的最終精度。
從動小輪軸向間隙小
采用高精密的制造工藝，并在最后裝配中對間隙進行補償操作，使從動輪軸向間隙始終保持在很小的范圍內。
多細分設計
即便在用戶機架精度不足的情況下，QMA全向輪的多細分圓周結構，讓它總能夠較平穩地運行，避免了普通全向輪運行上下抖動厲害的缺點。
小輪內嵌雙軸承設計
每個小輪嵌入兩個滾動軸承，將小輪軸的滑動摩擦轉變?yōu)闈L動摩擦，使小輪運動靈活順滑，提高了全向輪的全向性能。
特選的優質橡膠
小輪采用特選的優質橡膠，鼓形設計，軟硬合適，抓地力強，運行幾乎靜音。實測在木板、瓷磚、地毯等表面上都有相當好的抓地力。
輪轂表面鍍鎳處理
產品表面為電鍍鎳處理，美觀耐用。
持續改良的QMA系列
持續改良是航發產品的普遍特質，使用戶總能獲得領先的產品與服務。
